Le récepteur SWL BINGO DC 80 m
Posté le 6 juin 2008 par F6BCU dans Construction OM, Groupe Bingo
(3 votes, note moyenne : 4.67 sur 5)
Loading ...

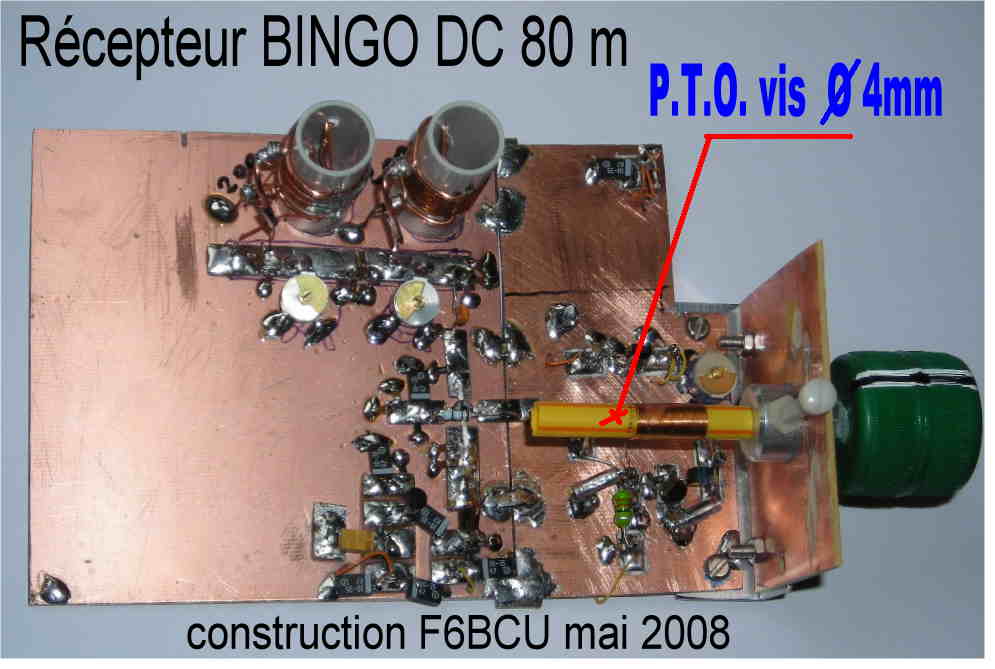

Après le récepteur BINGO DC 40 m voici le nouveau récepteur version 80 m Ce prototype fonctionne actuellement sur un casque car la partie BF n’est pas câblée. Il est équipé du nouveau PTO construit à partir de composants fournis par F1TRR du radio club F5KES de TAVERNY 95 . La vis laiton ne fait plus 3 mm de diamètre ISO mais 4 mm ISO et se visse dans un manchon en aluminium équipé d’une vis latérale en nylon pour le rattrapage du jeux . Pour 15 tours de vis la courverture est de 350 KHz de 3500 à 3850 KHz. Côté réception rien à dire stabilité parfaite avec l’oscillateur Tesla-Vackart . Cette version a été finalisée dans le but de tester l’influence du diamètre de la vis en laiton sur le bobinage osciilateur qui conserve toujours le même diamètre. mais il existe une version classique du 80 avec vis de 3mm ISO qui couvre seulement 150 KHz pour 10 tours de vis.

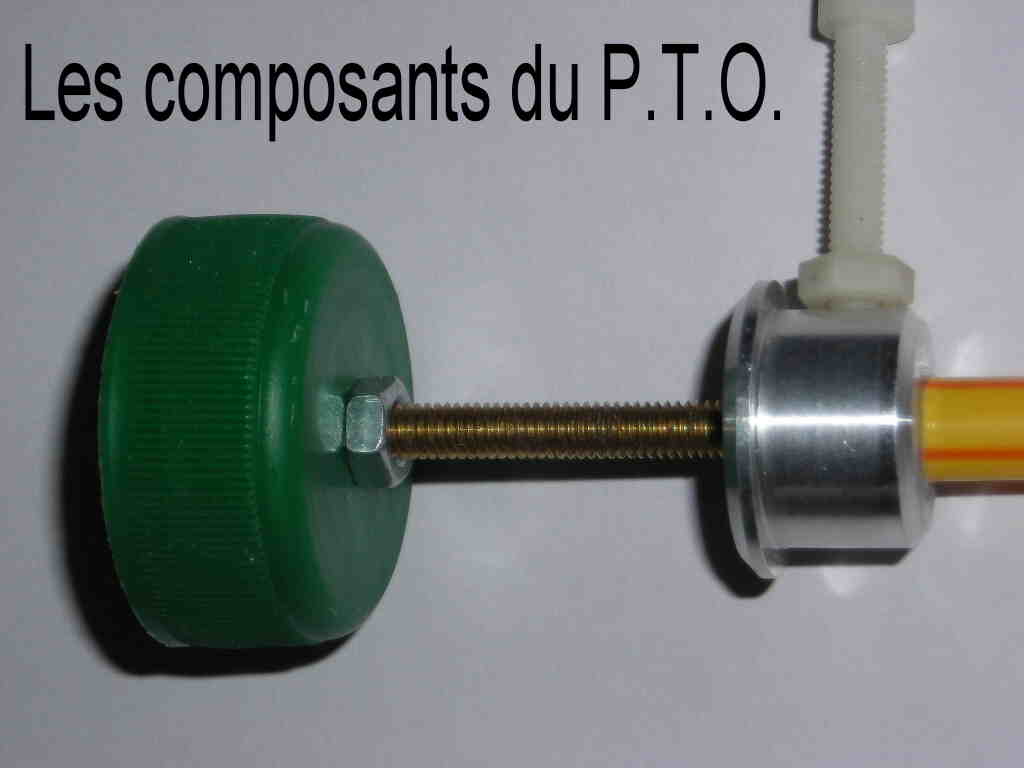

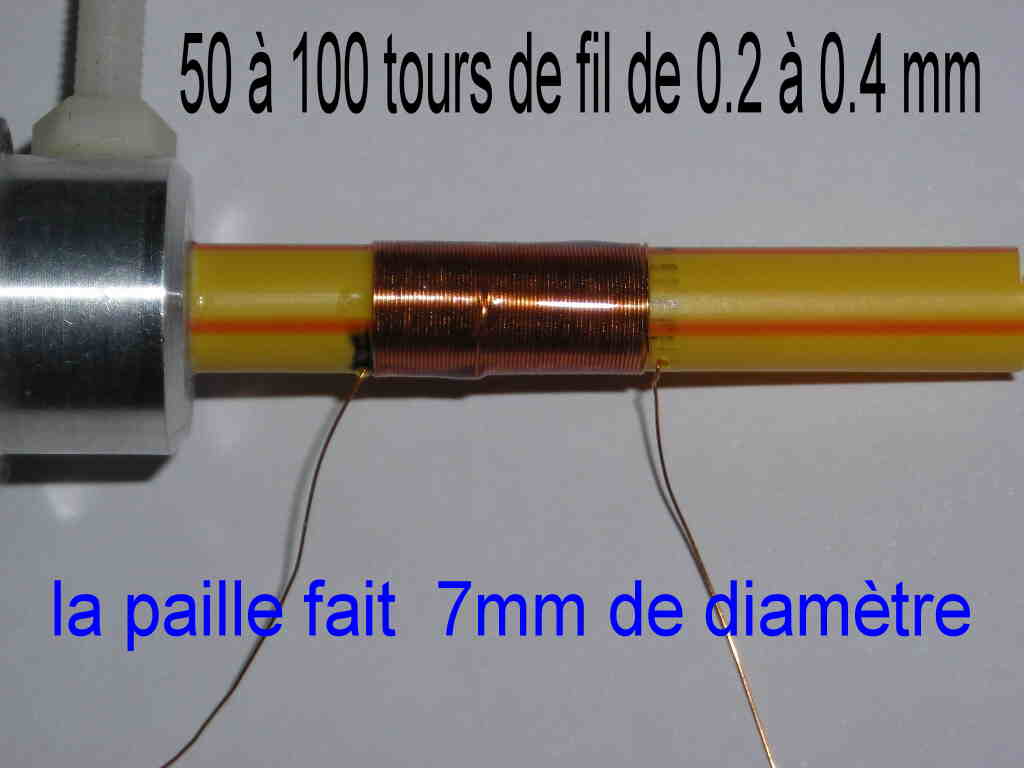

voici le secret du PTO dévoilé avec 2 autres photos.
double clic pour agrandir les photos et voir les détails.
une série d’articles seront édités sur le PTO et diverses applications et bien entendu un article commun signé de F5RAZ et F6BCU qui teste son circuit imprimé. Pour la suite tous les articles édités après diffusion par la revue MHz réintègrent le CD Radio Handbook de la Ligne bleue, bientôt en téléchargement gratuit sur Online radio attention c’est 500 MO ( en 2 parties)
à suivre.. F6BCU..
